Fixer un radiateur en acier dans une cloison en placo

Un radiateur paraît léger dans son carton. Une fois rempli d’eau, il pèse bien plus lourd.

Mal fixé, il peut arracher la plaque. Voici comment réussir la fixation d’un radiateur en acier dans une cloison en placo, avec ou sans pieds.

Choisir la fixation selon le poids et la cloison

Un radiateur en acier se fixe différemment selon la plaque et l’ossature de la cloison. Le bon choix dépend surtout du poids réel, du nombre de points d’accroche et de ce qui se cache derrière la plaque.

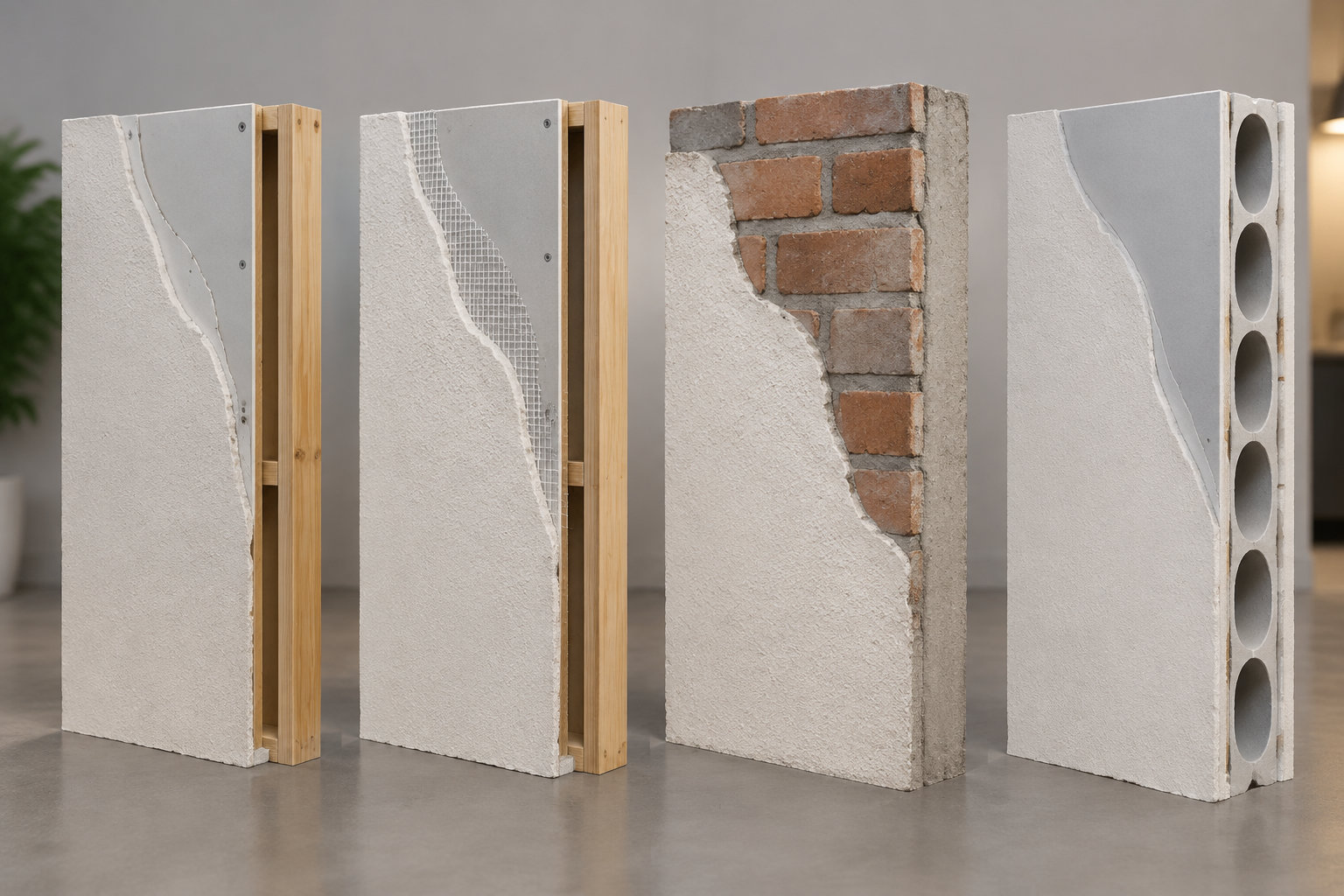

Avant de percer, identifiez la composition de votre paroi :

• Plaque de plâtre standard sur ossature, la configuration la plus courante dans une cloison intérieure.
• Plaque de plâtre renforcée, comme la plaque Habito®, pensée pour supporter des charges plus lourdes.
• Doublage collé devant un mur maçonné, où il arrive qu’une cheville longue atteigne directement la maçonnerie.
• Cloison alvéolaire, dont la structure intérieure réclame un renfort particulier.
• Mur porteur en brique ou en béton, où la fixation se fait avec des chevilles adaptées au matériau, plein ou creux.

Sur une plaque standard, des chevilles adaptées peuvent supporter jusqu’à 30 kg. Ce seuil ne suffit pas à lui seul : répartissez le poids sur plusieurs points, selon les indications du fabricant.

Pourtant, ce seuil ne suffit pas à lui seul. Répartissez le poids sur plusieurs points. Espacez-les selon les indications du fabricant.

Zoom sur : la plaque renforcée. Une plaque Habito® accepte les charges suivantes :

• Vis à bois de 5 mm : jusqu’à 20 kg par point, lorsque les points sont espacés d’au moins 40 cm.
• Cheville métallique à expansion : jusqu’à 60 kg par point, dans les conditions prévues par le fabricant.

Ces valeurs ne s’appliquent pas automatiquement à une plaque standard.

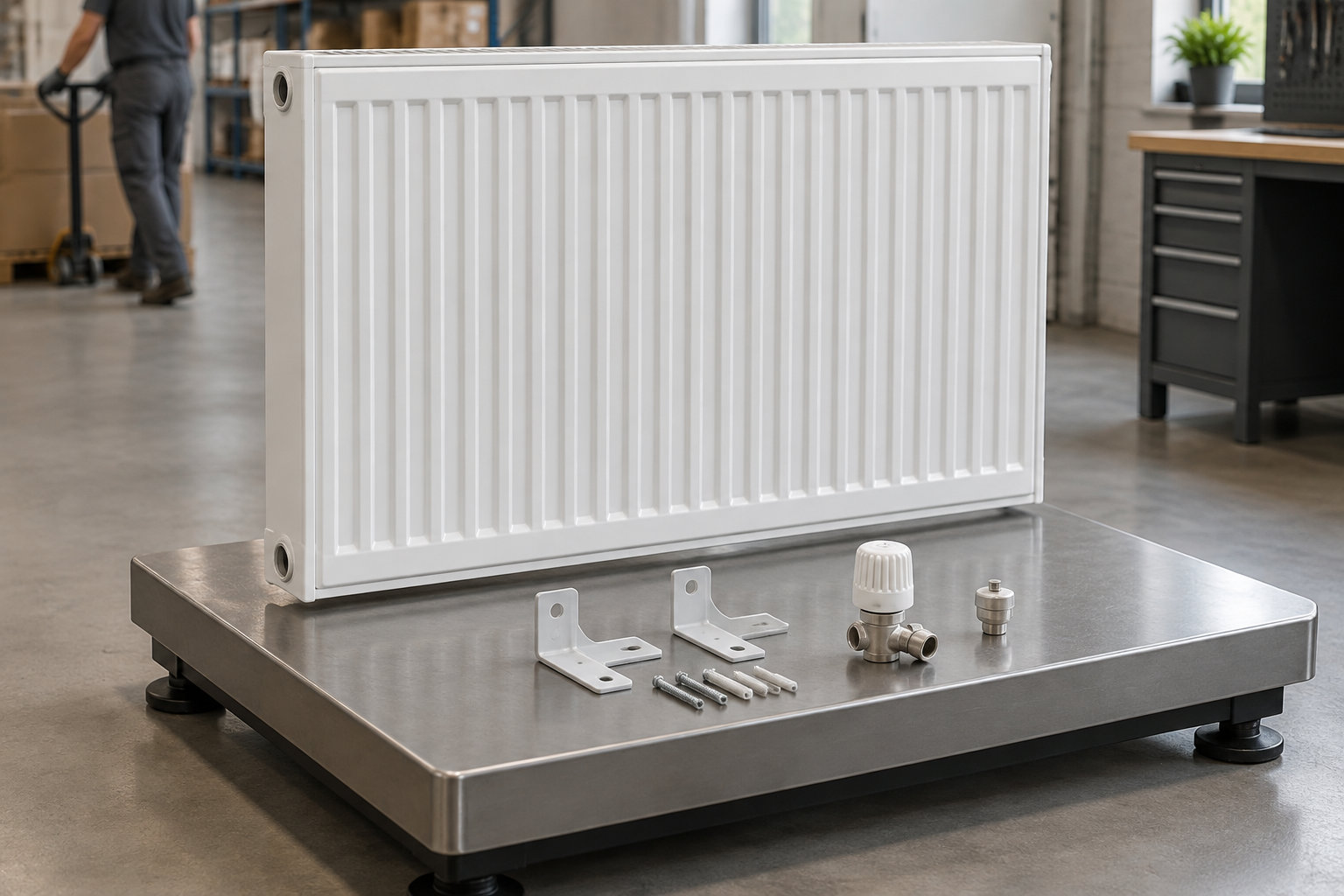

Évaluer le poids réel du radiateur

Le poids affiché sur la fiche correspond en général à l’appareil vide. Pour un radiateur de chauffage central, ajoutez l’eau du circuit et les accessoires fixés dessus. C’est ce poids final que la cloison portera chaque jour.

Vous avez sans doute remarqué qu’un radiateur paraît léger dans son carton, puis bien plus lourd une fois posé. Ce n’est pas une impression. Un modèle à eau peut contenir plusieurs litres. Un radiateur électrique à inertie, lui, pèse déjà lourd avant sa mise en service.

Relevez ces informations avant de choisir les chevilles :

• Poids net, indiqué sur la fiche technique ou la notice.
• Type d’énergie, électrique ou chauffage central.
• Contenance en eau, pour les modèles raccordés au circuit.
• Nombre de consoles ou de pattes, fourni avec l’appareil.
• Entraxe, c’est-à-dire la distance entre les points de fixation.
• Profondeur de l’appareil, qui éloigne le centre de gravité du mur.

Un radiateur Acova Décoform en acier pèse de 5,60 kg à plus de 20 kg, selon sa hauteur et sa longueur, avant même l’installation. La longueur seule ne permet donc pas d’estimer la fixation.

Pour un radiateur à eau, ne retenez pas le poids à sec. Ajoutez les robinets, le purgeur, les raccords et la charge d’eau. Choisissez une fixation largement dimensionnée pour supporter ce poids final.

Répartissez enfin la charge sur tous les points prévus par la notice. Quatre fixations ne divisent pas le poids par quatre : les points hauts, les points bas et l’écartement des consoles n’encaissent pas les efforts de la même manière.

Choisir entre plaque, ossature et mur porteur

Le meilleur support est celui qui reprend l’effort. Une plaque seule peut suffire pour un radiateur léger. Mais dès que l’appareil devient lourd ou profond, il faut une ossature ou un mur porteur.

Le choix se fait surtout selon la charge :

• Radiateur léger, plaque intacte : des chevilles métalliques à expansion ou une fixation prévue pour cette charge conviennent.
• Radiateur moyen : les efforts se répartissent sur plusieurs points éloignés d’au moins 40 cm, si le système l’exige.
• Radiateur lourd : la charge doit être reportée sur les montants, avec un renfort bois ou métallique.
• Montants accessibles et bien placés : les supports se vissent directement dans ces éléments, avec une longueur adaptée.

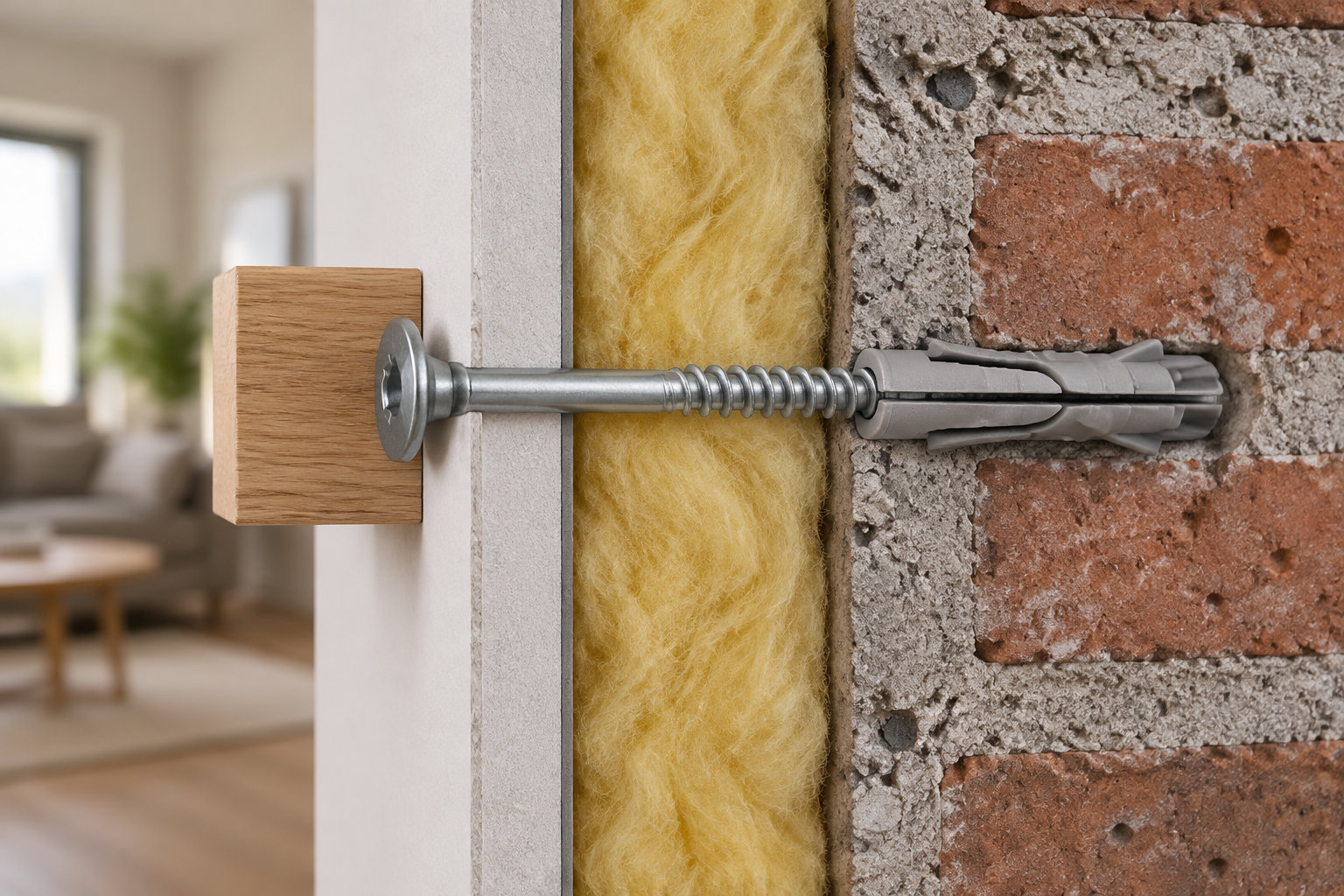

Dans un doublage collé, la plaque repose devant un mur plein ou creux. Une cheville assez longue traverse la plaque et l’isolant éventuel. Elle atteint ainsi la maçonnerie. Pensez donc à l’épaisseur de la plaque, à celle de l’isolant et à la profondeur d’ancrage.

Ne vous fiez pas au seul comportement du perçage. Une poussière blanche et une mèche qui avance facilement signalent une plaque de plâtre, mais cela ne révèle ni les gaines, ni les tuyaux, ni les montants cachés.

Prévoir un renfort si la cloison est déjà montée

Quand la cloison est encore ouverte, placez le renfort avant la pose des plaques. Fixez une pièce de bois ou un profilé métallique entre les montants, à la hauteur exacte des consoles. La plaque recouvre ensuite ce renfort.

Une cloison déjà fermée demande plus de travail, mais elle reste renforçable. Ouvrez proprement la plaque. Fixez le renfort dans l’ossature, au niveau des consoles. Refermez avec une pièce de même épaisseur.

Procédez dans cet ordre :

1. Relevez la hauteur et la largeur du futur support.
2. Repérez la position des montants avec un détecteur ou grâce aux indices visibles.
3. Découpez l’ouverture assez grande pour travailler sans forcer.
4. Insérez un renfort bois large ou un élément métallique adapté entre les montants.
5. Vissez ou emboîtez ce renfort dans l’ossature.
6. Vérifiez que chaque point de fixation se trouve bien au-dessus du renfort.
7. Revissez la pièce de remplacement dans l’ossature et le renfort, avec des vis espacées d’environ 20 cm.

Une plaque de bois posée en surface peut aussi convenir si l’esthétique le permet. Elle répartit mieux l’effort. Elle offre aussi plusieurs points d’ancrage. Elle doit pourtant être fixée avec des chevilles dimensionnées pour la charge totale.

À lire aussi :  Logement mal isolé : quels sont vos recours et solutions ?

Choisissez une pièce assez large pour recevoir les vis des consoles sans percer trop près du bord. Elle doit rester stable pendant le vissage et ne pas tourner dans la cloison.

Pour un appareil très lourd, faites valider la solution par un professionnel. Ne comptez pas sur une simple plaque décorative.

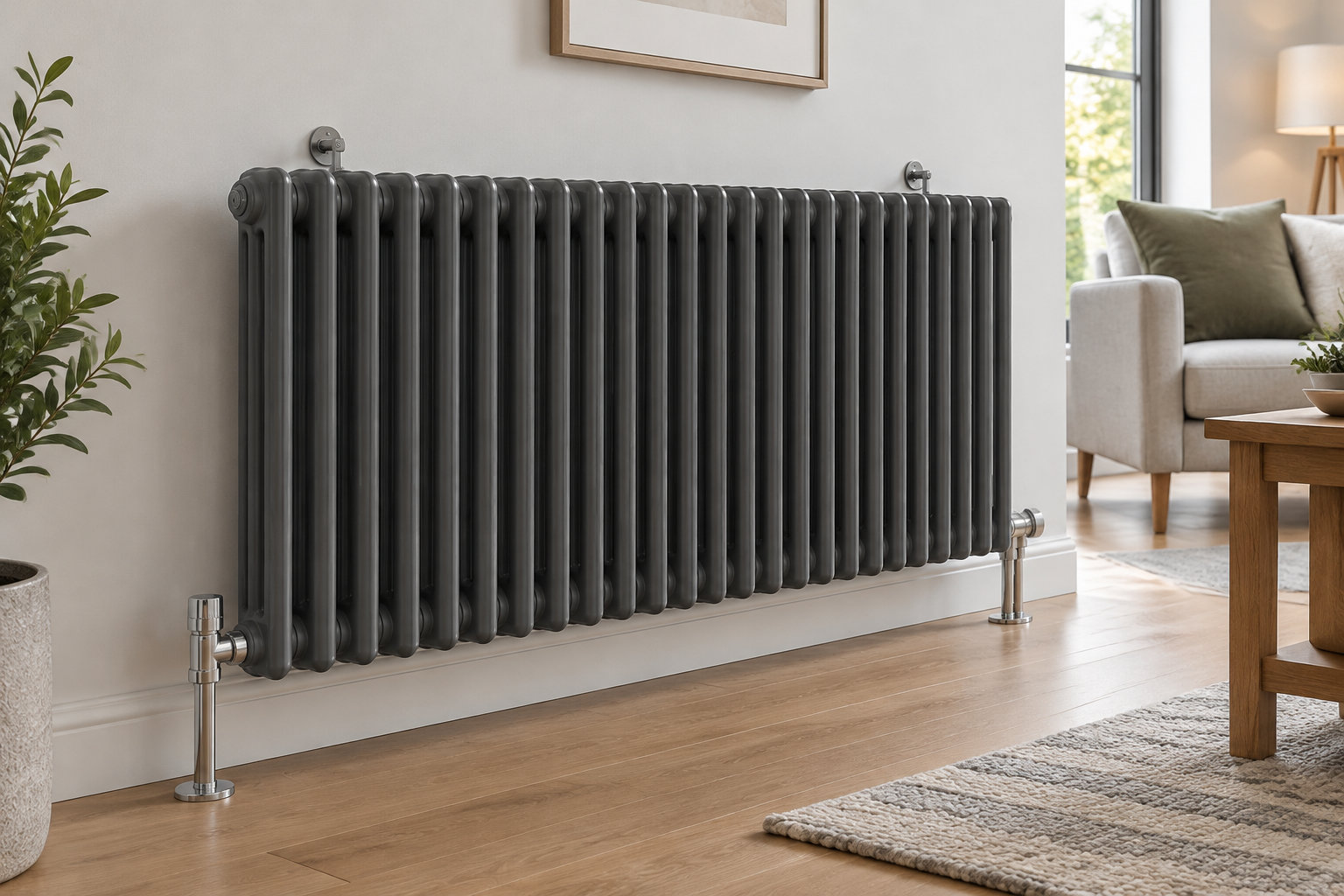

Utiliser des pieds lorsque le mur ne doit pas porter seul

Un pied sert à poser le radiateur au sol. Il reprend une partie du poids. Il réduit aussi l’effort qui pèse sur la plaque. C’est utile pour un radiateur long, profond ou rempli d’eau.

Optez pour des pieds lorsque :

• la cloison ne possède pas de renfort à hauteur des consoles
• le radiateur dépasse la capacité raisonnable des chevilles prévues
• le modèle est long et répartit mal son poids entre quelques points
• le sol peut recevoir la charge sans risque d’écrasement
• le fabricant propose des pieds compatibles avec l’appareil
• vous souhaitez éviter d’ouvrir une cloison déjà finie

Le pied doit reposer sur un sol stable, plan et assez solide. Sur un parquet flottant, une chape fragile ou un revêtement souple, vérifiez la pression de chaque appui. Une cale de répartition peut aider. Elle ne remplace pas un pied conçu pour le radiateur.

Les pieds ne dispensent pas de fixer le haut de l’appareil. Sans maintien latéral, le radiateur peut avancer, vibrer ou basculer. Posez donc le système de maintien prévu dans la notice.

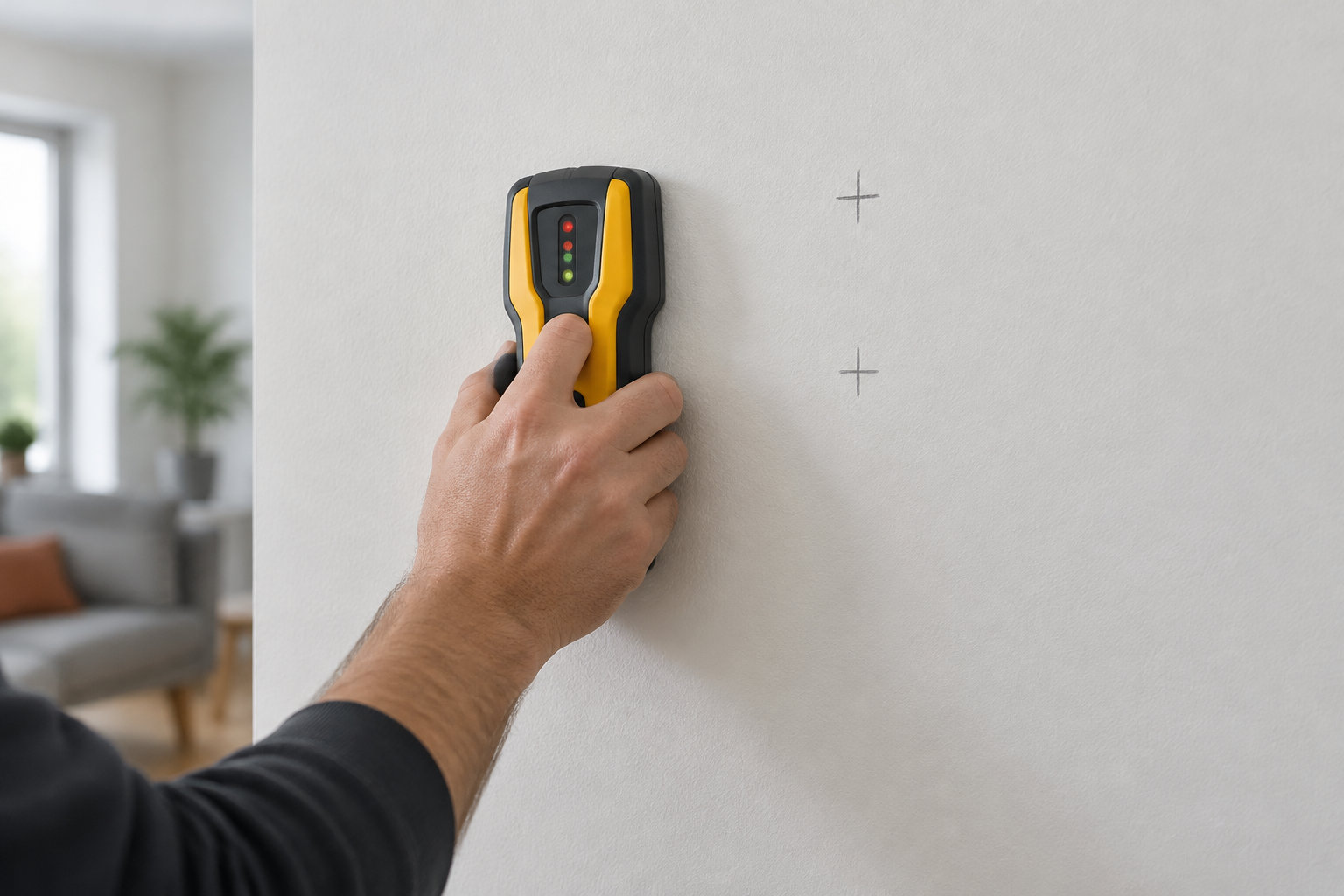

Préparer et tracer les points de fixation

Commencez par lire la notice du radiateur. Pas seulement l’emballage des chevilles. Vous y trouverez l’orientation autorisée, l’entraxe, le nombre de supports, la position du clip de sécurité et les distances à respecter.

Préparez votre matériel en deux groupes.

Pour tracer et percer :

• mètre et crayon
• niveau à bulle
• perceuse et forets adaptés
• détecteur de câbles et de montants

Pour fixer le radiateur et vous protéger :

• chevilles correspondant au support
• vis de diamètre et de longueur adaptés
• pince pour chevilles métalliques si nécessaire
• tournevis ou embout approprié
• gants et lunettes de protection

Mesurez la hauteur à partir du sol fini. Pas depuis la chape ni un revêtement posé plus tard. Reportez ensuite l’axe du radiateur et la position des consoles, à partir des dimensions réelles de l’appareil.

Avant de percer, inspectez la zone. Une canalisation de chauffage, une gaine électrique ou un câble peut se cacher derrière la plaque. Le détecteur aide, mais il ne repère pas tous les matériaux. Percez petit à petit et arrêtez-vous au moindre signe bizarre.

Gardez les points loin des bords de la plaque et des anciens trous. Une cheville posée dans un carton déjà abîmé ne tient jamais aussi bien.

Pour un radiateur électrique, faites passer le câble derrière l’appareil sans l’écraser. Pour un modèle à eau, vérifiez que les raccords restent accessibles. Les supports ne doivent gêner ni le robinet ni le purgeur.

Poser les supports et contrôler la fixation

Percez au diamètre indiqué pour la cheville. Un trou trop large laisse tourner la fixation. Un trou trop petit peut déformer la plaque. Le foret doit rester perpendiculaire au mur.

Insérez chaque cheville sans la frapper. Pour une cheville métallique à expansion, utilisez la pince adaptée et gardez-la bien droite pendant le sertissage.

Vous avez déjà serré une vis jusqu’à sentir le support bouger ? Sur du placo, ce geste écrase la plaque. Serrez jusqu’au contact ferme, puis arrêtez.

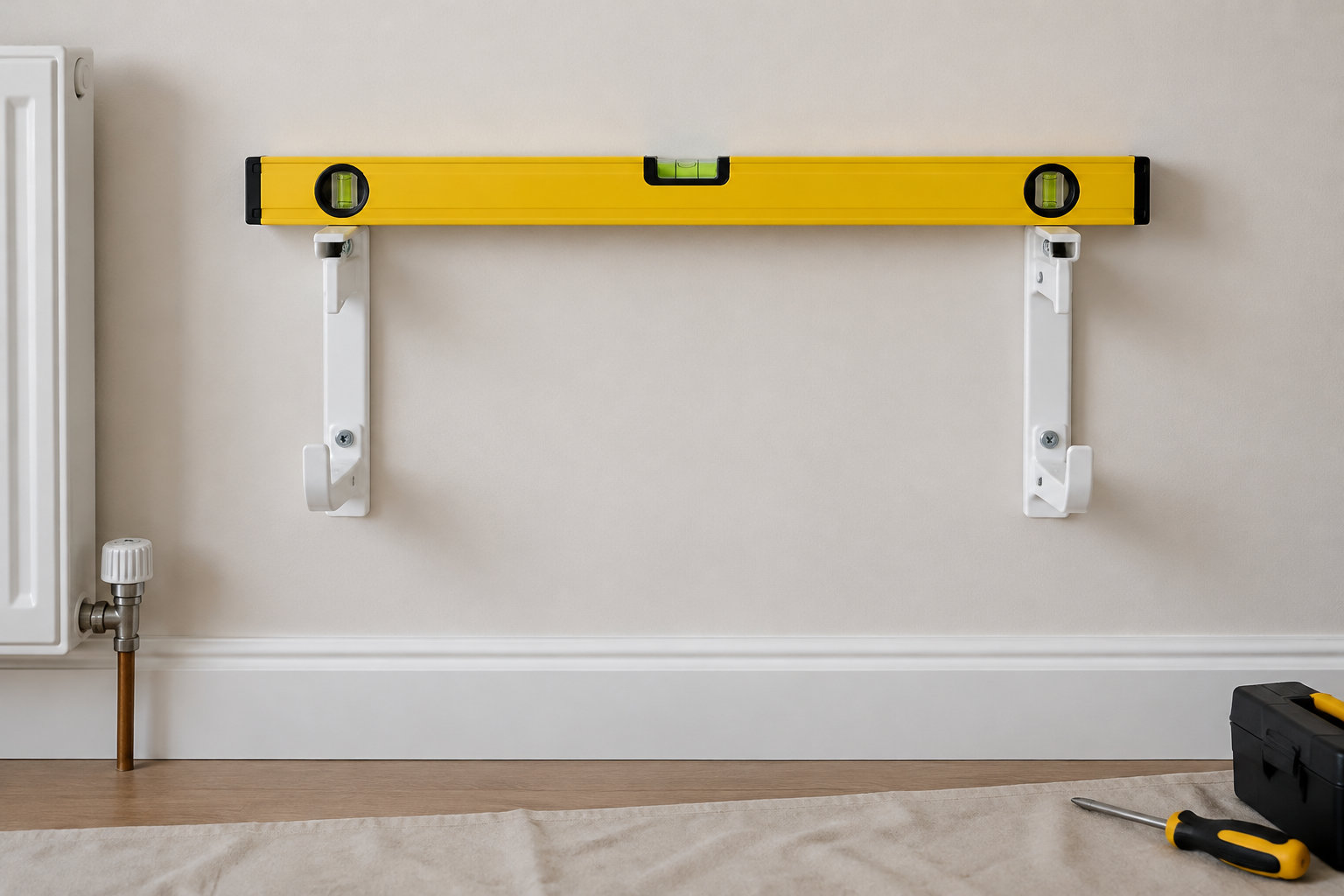

Fixez les consoles dans cet ordre :

1. Présentez les deux supports et contrôlez leur alignement, vis engagées sans être bloquées.
2. Vérifiez l’horizontalité avec le niveau.
3. Serrez progressivement en alternant les points.
4. Chaque tête de vis doit appuyer correctement sur le support.
5. Posez le clip ou la patte anti-basculement prévue par le fabricant.
6. Accrochez le radiateur à deux personnes si son poids le justifie.
7. Vérifiez que toutes les pattes arrière sont bien engagées.

Le radiateur doit rester stable. Poussez-le légèrement vers le haut, vers le bas et vers l’avant. Ne vous suspendez jamais à l’appareil.

Pour un radiateur à eau, remplissez le circuit doucement et contrôlez les raccords. Une fuite abîme la plaque. Elle affaiblit aussi la zone autour des fixations.

Pour un radiateur électrique, coupez le courant au disjoncteur avant le raccordement fixe. Suivez la notice et les règles de l’installation électrique.

Les erreurs et comment les rattraper

La première erreur consiste à choisir la cheville avant de connaître le support et le poids. Une cheville universelle n’est pas adaptée pour autant, même si elle entre sans peine dans le trou.

Les problèmes les plus courants, avec le bon réflexe à adopter :

• Le radiateur bouge : resserrez seulement si la cheville n’est pas endommagée. Sinon, retirez-la et changez de système.
• La plaque s’écrase : arrêtez le serrage et inspectez l’arrière du support. Il faut parfois déplacer le point ou ajouter un renfort.
• Le trou s’est agrandi ou arraché : ne réutilisez pas la même zone avec une cheville identique. Décalez la fixation, ou ouvrez la cloison si nécessaire.
• Une cheville tourne : retirez-la si possible et choisissez un diamètre ou un système adapté à l’épaisseur de la plaque.
• Le support n’est pas horizontal : desserrez, corrigez avec le niveau, puis resserrez progressivement.
• Le radiateur touche le mur : vérifiez que les consoles et les entretoises correspondent au modèle.
• Le mur se fissure : retirez la charge et recherchez un mouvement de la plaque, un renfort absent ou une fixation trop proche du bord.

Ne rebouchez pas un trou arraché à l’enduit avant de revisser la console. L’enduit répare la surface, mais il ne porte rien. Déplacez la fixation ou ajoutez un renfort derrière la plaque.

Si la cloison s’est déformée, si l’ossature a bougé ou si le radiateur est tombé, ne remettez pas deux chevilles au même endroit. Déposez l’appareil. Examinez la plaque sur une zone plus large. Renforcez ensuite la structure.

Un radiateur tombé peut aussi avoir abîmé ses pattes arrière, ses raccords ou son câble. Contrôlez-les avant toute remise en place.

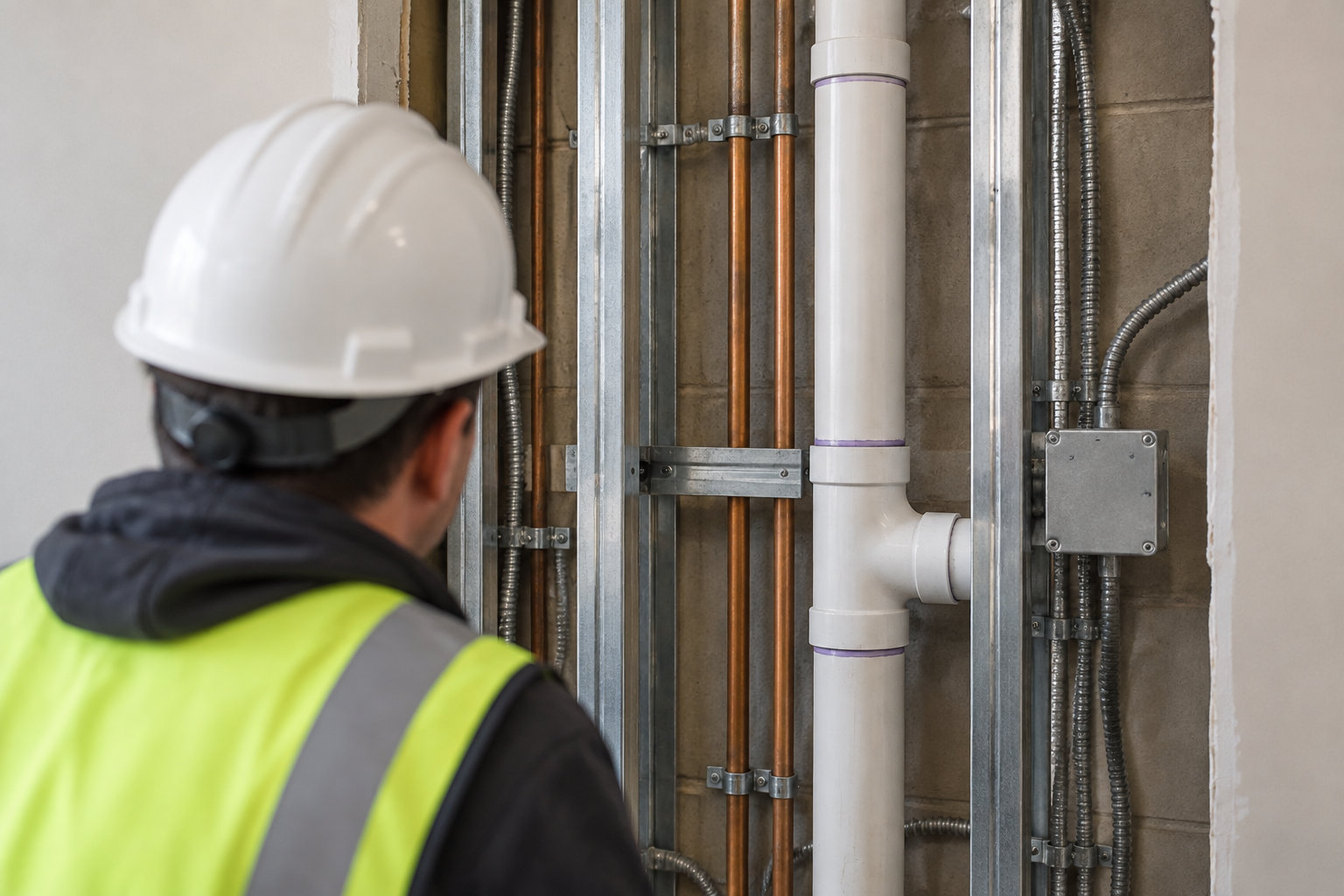

Ce qu’on ne fait pas soi-même

Vous pouvez poser des chevilles simples si vous maîtrisez le perçage. Mais seulement si le radiateur reste léger. Certaines situations demandent un professionnel.

Faites appel à un chauffagiste ou à un plaquiste lorsque :

• Le radiateur est très lourd ou rempli d’eau
• La cloison est fissurée, arrachée ou doit être largement ouverte
• Vous ne savez pas où passent les gaines et les canalisations
• La fixation doit atteindre un mur porteur situé derrière un doublage
• Le radiateur impose de modifier les tuyauteries de chauffage
• Le sol ou le mur ne permet pas d’évaluer la charge
• Plusieurs radiateurs doivent être posés sur la même cloison

Pour un radiateur électrique, confiez le raccordement fixe à une personne compétente si vous ne maîtrisez pas :

• le tableau électrique
• le circuit dédié
• la coupure
• les règles propres à la salle de bains

Un mauvais branchement peut chauffer, provoquer un choc électrique ou un incendie.

Ne percez jamais au hasard. Une canalisation ou une ligne électrique peut se cacher dans la cloison. Un détecteur aide, mais au moindre doute, arrêtez le chantier.

Ne fixez pas un radiateur lourd avec quatre petites chevilles. Calculez le support à partir du poids réel, de la profondeur de l’appareil et de la structure de la cloison.

Avant la mise en service, vérifiez la stabilité, les raccords et les distances autour de l’appareil. La fixation doit tenir après le remplissage du circuit et lors de la première mise en chauffe.

Avant de reprendre le perçage, relisez la notice et notez le poids réel de votre radiateur, eau comprise. C’est ce chiffre qui décide de la fixation, et non l’envie d’en finir vite. Une fois les consoles en place, laissez l’installation tourner quelques jours et surveillez les raccords, le plafond et la plaque autour des points d’accroche. Une petite fissure ou un suintement se repère vite, à condition de regarder.
