Votre chaudière tourne sans bruit, et vous n’y pensez jamais. Pourtant, une petite pièce veille sur la pression, et son montage ne s’improvise pas.
Voyons ensemble le montage d’une soupape de sécurité de chauffage, pas à pas.
Montage d’une soupape de sécurité de chauffage selon le générateur
La chaudière impose le point de raccordement
Une soupape de sécurité protège le circuit de chauffage. Elle empêche la pression de monter trop haut. Sur une chaudière classique, on la raccorde en général sur le sommet du générateur ou sur la conduite de départ, au plus près de la chaudière.
Aucune vanne ne doit se trouver entre la chaudière et sa soupape. Sinon, si vous la fermez par erreur, la protection disparaît.

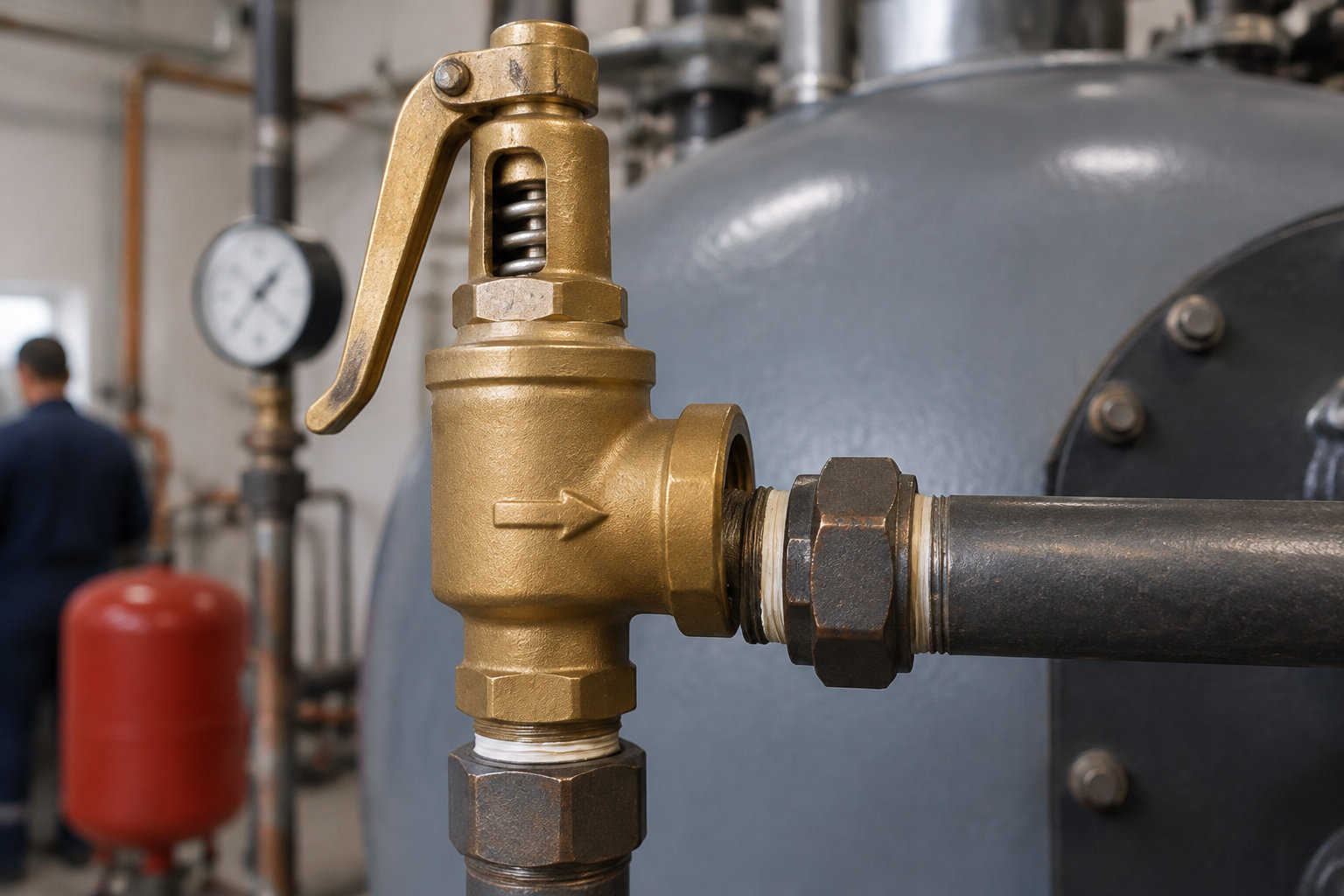

Regardez la flèche gravée sur le corps de la soupape. Elle indique le sens de circulation vers l’évacuation. Montée à l’envers, elle ne fera pas son travail.
Sur certaines chaudières, la soupape est déjà intégrée dans un bloc hydraulique. Dans ce cas, suivez le schéma et la notice du modèle installé. Ne choisissez pas l’emplacement vous-même.
La notice fixe le modèle et la position de la soupape
Une soupape peut avoir un raccord latéral, une sortie orientable ou un manomètre intégré. Ces différences changent le raccordement. Elles ne changent pas la fonction : laisser échapper de l’eau dès que la pression atteint le tarage prévu.
Ne vous fiez ni à la couleur du bouton ni à la forme du corps. Vérifiez plutôt le type de générateur (gaz, fioul, électrique, pompe à chaleur ou bois) et la position autorisée par la notice.
Sur une chaudière murale, le fabricant peut imposer une soupape spécifique, intégrée au groupe de sécurité hydraulique. Sur une chaudière au sol, le raccordement se fait souvent sur le départ, juste à côté du générateur. Retenez donc deux points :
- la référence de la soupape compte autant que son tarage
- la notice du générateur fixe le bon emplacement

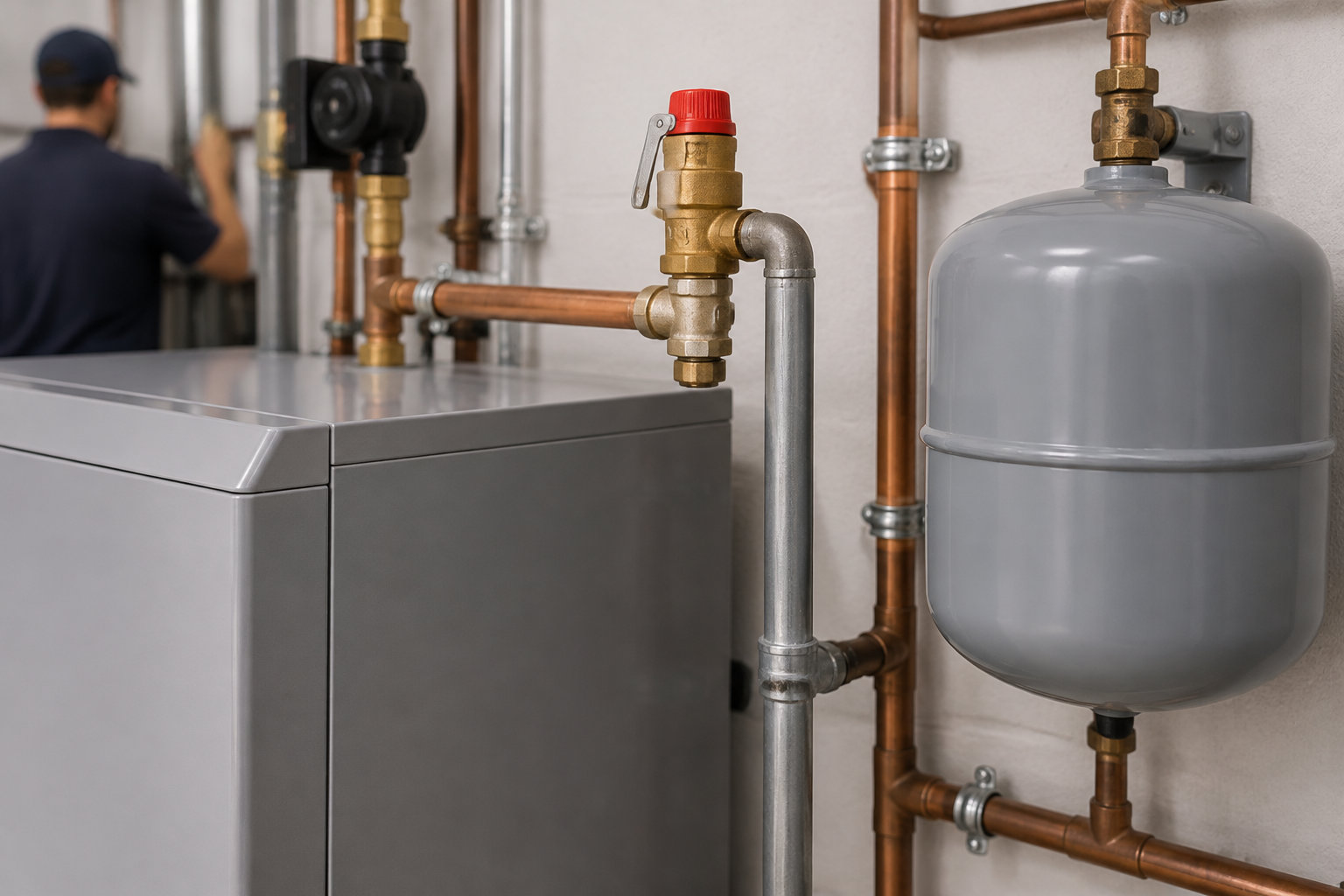

La soupape reste accessible et sans vanne entre elle et la chaudière
Un accès direct facilite les contrôles
Installez la soupape à un endroit visible et accessible. Vous devez pouvoir repérer une fuite, lire le marquage de pression et contrôler le raccordement sans démonter une partie de l’installation.
Évitez de la dissimuler derrière un habillage fixe, sous un isolant épais ou au fond d’un coffrage. Une soupape qui s’ouvre rejette de l’eau chaude ou du fluide de chauffage : ce rejet doit se repérer tout de suite.
Gardez la tubulure entre le générateur et la soupape aussi courte que possible, sans étranglement, sans flexible sous-dimensionné ni coude qui freine l’écoulement.
Le ressort ne doit pas être forcé
Une soupape standard se monte souvent à la verticale ou à l’horizontale, mais jamais retournée, sauf indication contraire de la notice.
Le levier ou le bouton de manœuvre doit rester utilisable, sans être bloqué contre un mur, un tube ou un isolant. Ne forcez jamais le ressort et ne touchez pas au réglage d’usine.
Un montage accessible permet aussi de repérer corrosion, dépôts et suintements avant que la soupape ne se dégrade.
Le tarage doit correspondre à la pression admissible du circuit
La pression maximale guide le choix
Le tarage correspond à la pression où la soupape commence à s’ouvrir. Vous le trouvez sur le corps de la soupape, sur sa fiche technique ou dans la notice de la chaudière. Il doit rester compatible avec la pression maximale admissible du générateur et des autres composants. Un réglage trop haut met le circuit en danger.
Une soupape courante pour le chauffage est souvent tarée à 3 bars. Ce chiffre ne suffit pas. Une chaudière, un échangeur ou un circuit particulier peut imposer une autre valeur. Retenez celle prévue pour votre installation.
La capacité de décharge compte autant que le tarage
Une soupape bien tarée mais trop petite évacue mal l’eau. Vérifiez le diamètre des raccords dans les données du fabricant, ainsi que la capacité de décharge. Assurez-vous aussi qu’elle accepte l’eau de votre circuit, ou le mélange glycolé si vous en utilisez un.
Dans le doute, faites valider la référence par un professionnel avant le montage. Une vérification coûte peu.

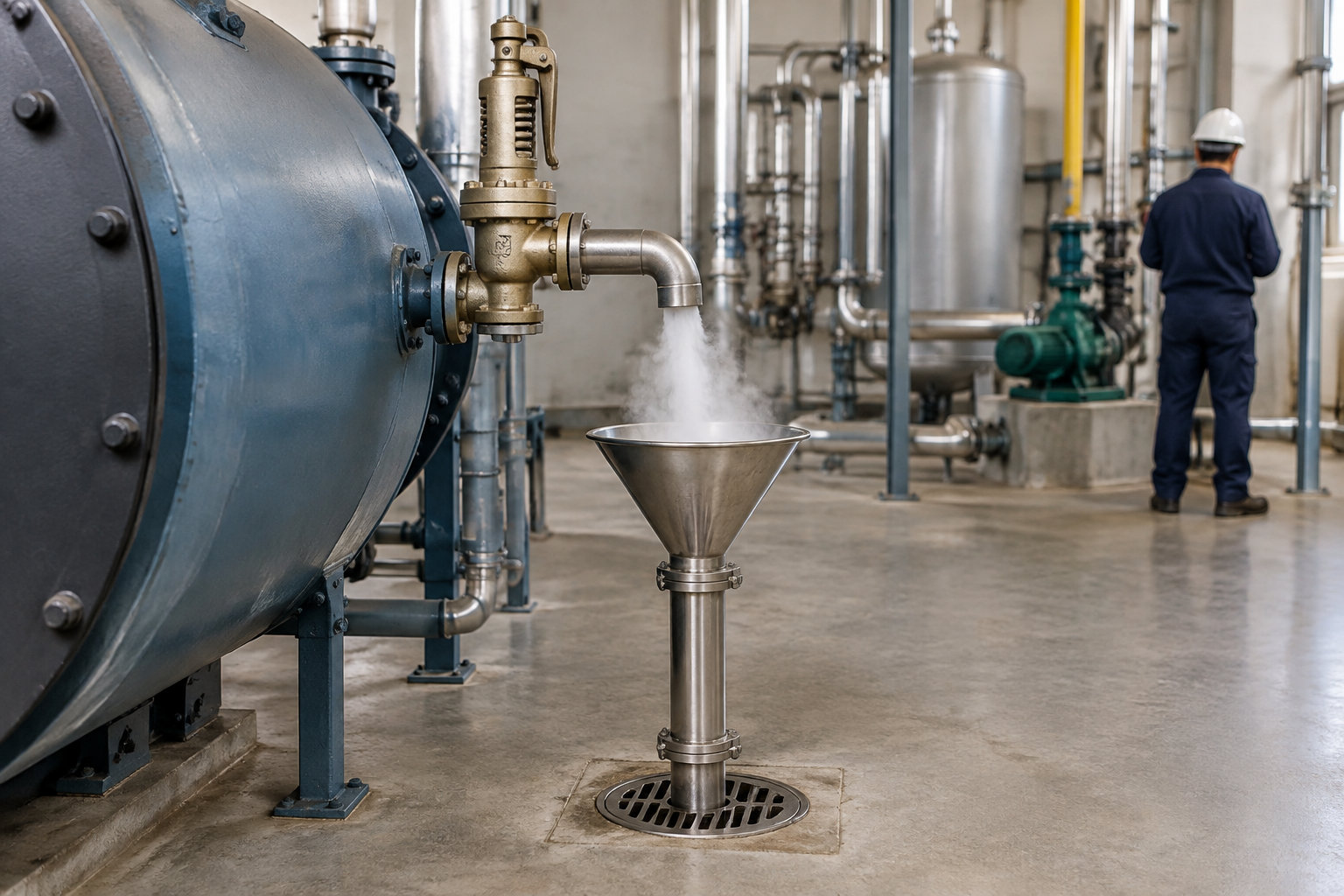

L’évacuation de la soupape doit rester libre et correctement dimensionnée
Le rejet doit rester visible et sans danger
La sortie se raccorde à une conduite d’évacuation capable de recevoir l’eau rejetée. Cette conduite ne doit jamais se terminer par un bouchon, un robinet fermé ou un tuyau écrasé.
Placez le rejet loin d’un appareil électrique, d’une prise, d’un isolant sensible ou d’une personne. Gardez-le repérable pour voir si la soupape s’ouvre. Un entonnoir de vidange visible reste la meilleure option. Il marque la rupture avec le réseau d’eaux usées et facilite le contrôle.
Attention : l’eau qui sort peut être très chaude. Un seau posé sous la sortie ne tient pas lieu de solution durable ; prévoyez une évacuation fixe et adaptée.
Les contraintes mécaniques peuvent provoquer une fuite
Ne bouchez jamais la sortie pour faire taire un bruit ou stopper une fuite. Vous supprimeriez le chemin prévu pour évacuer la surpression. Le défaut se déplacerait alors vers la chaudière ou un autre composant.

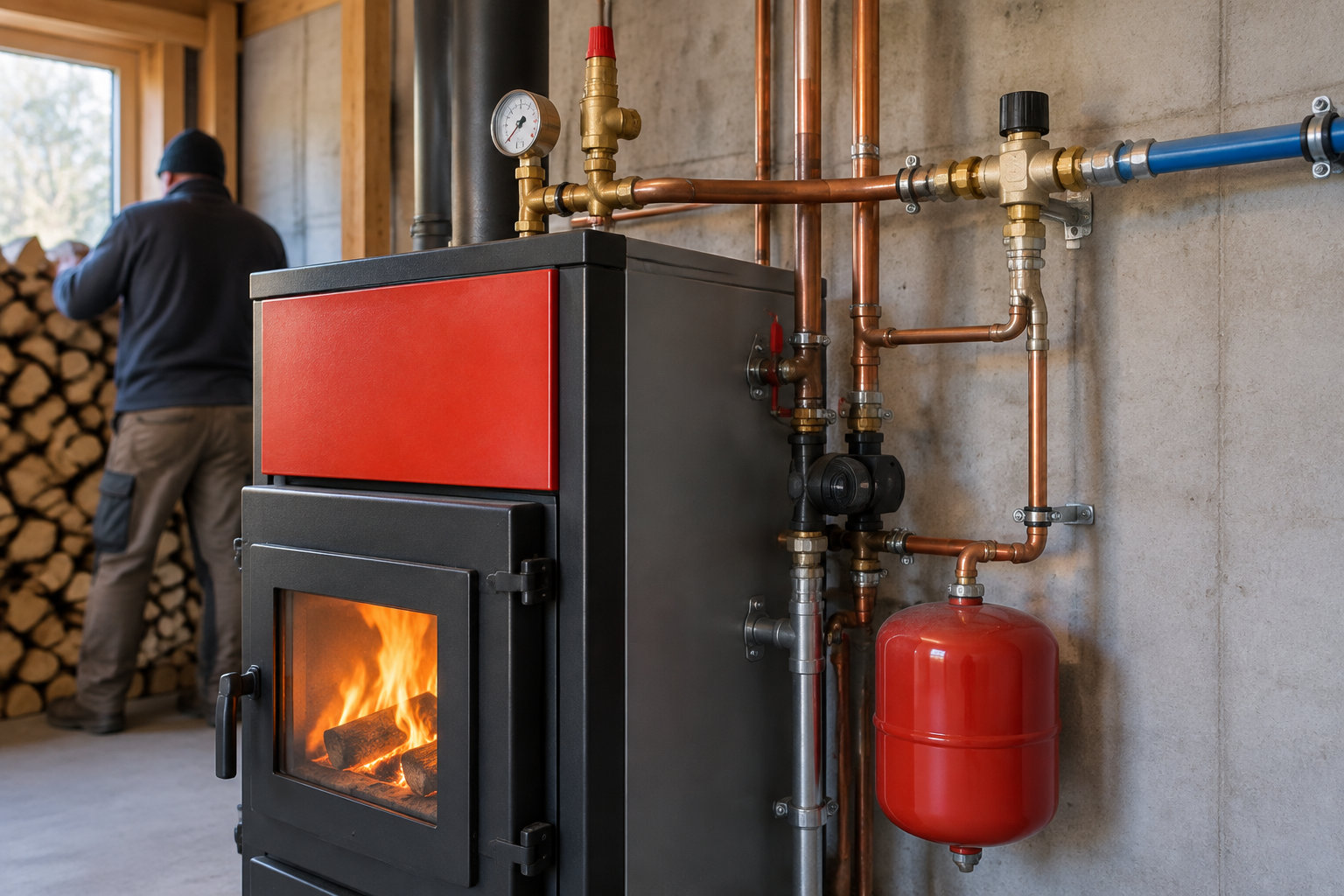

Une chaudière à combustible solide peut nécessiter une sécurité thermique
La pression et la température demandent deux protections
Votre chaudière à bois peut continuer à chauffer même après l’arrêt du circulateur. Pour cette raison, deux protections sont utiles. La soupape de pression veille sur la surpression. La soupape de sécurité thermique, elle, surveille la montée en température.
Ces deux dispositifs ne se remplacent pas. L’une réagit à la pression du circuit, l’autre à la température de l’eau. Selon le modèle, la soupape thermique laisse entrer de l’eau froide et évacue l’eau chaude. D’autres installations se contentent d’un échangeur de refroidissement. Le schéma fourni avec votre chaudière indique le bon montage. Suivez-le.
La sonde se place au plus près du générateur
La sonde se place au plus près du générateur, dans la limite prévue par le matériel et la réglementation. Certaines notices demandent une pose sur la chaudière, d’autres à quelques dizaines de centimètres. Vérifiez la valeur indiquée pour votre modèle et respectez-la.

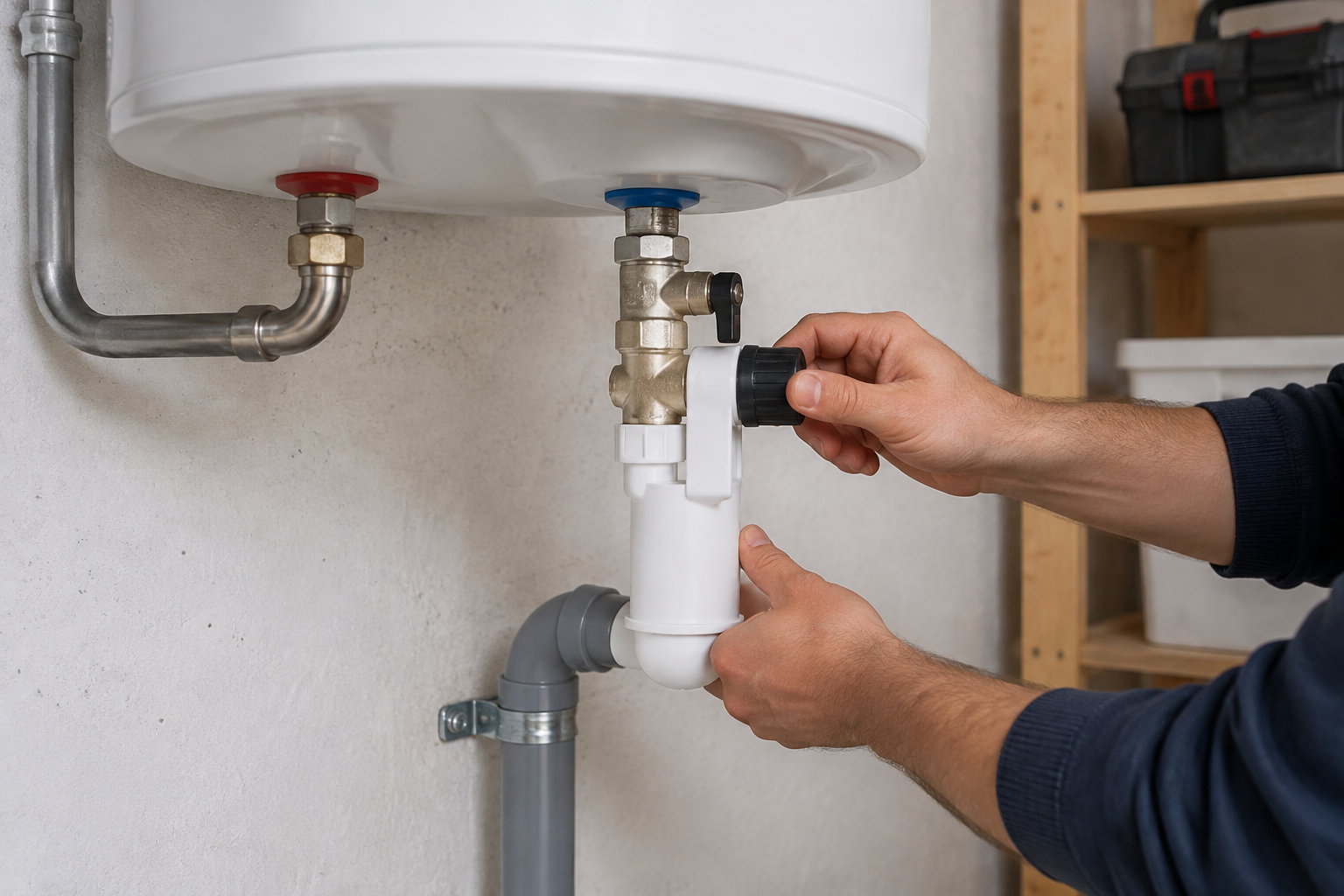

Le groupe de sécurité d’un chauffe-eau se raccorde à l’eau froide
Le groupe se place sur l’arrivée du ballon
Le groupe de sécurité concerne le chauffe-eau à accumulation, pas le circuit fermé des radiateurs. Il se pose directement sur l’entrée d’eau froide du ballon, repérée en bleu. Suivez le sens de la flèche. La vanne d’arrêt reste du côté de l’arrivée d’eau.
La décharge passe par un siphon adapté
La sortie du groupe rejoint un siphon adapté, puis l’évacuation des eaux usées. Le siphon garde de l’eau en réserve, ce qui bloque les mauvaises odeurs.
La canalisation doit accepter le goutte-à-goutte normal de la chauffe. Elle doit aussi laisser passer le débit de vidange. Pas d’étranglement, pas de pente qui renvoie l’eau vers le groupe.
Un goutte-à-goutte pendant la chauffe, c’est normal : l’eau gonfle en chauffant. Un écoulement continu hors chauffe, en revanche, peut signaler un groupe entartré, une pression trop élevée ou un défaut de fonctionnement.
Manœuvrez la soupape du groupe une à deux fois par mois pour chasser les dépôts. C’est encore plus utile si votre eau est calcaire. Avant toute intervention, coupez l’alimentation électrique du chauffe-eau.

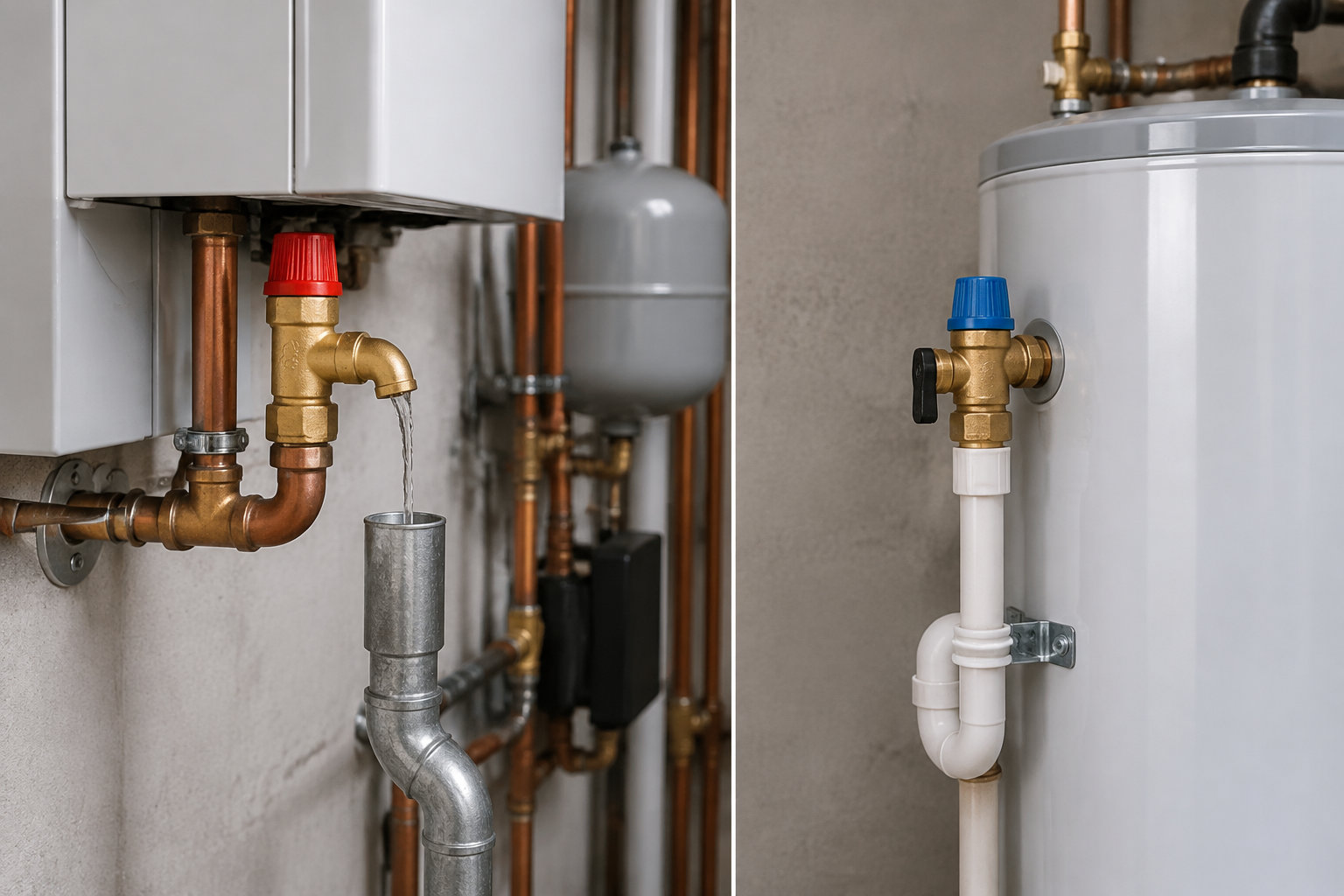

Soupape de chauffage et groupe sanitaire répondent à des montages distincts
Chaque dispositif répond à un risque différent
La soupape de pression protège le circuit fermé de chauffage. Sur une chaudière à combustible solide, une sécurité thermique peut aussi être nécessaire : elle protège contre la surchauffe. Chaque dispositif répond à un risque différent.
Sur une chaudière à combustible solide, la soupape de pression protège contre la surpression. Une sécurité thermique distincte peut aussi être nécessaire pour prévenir la surchauffe. Pour un chauffe-eau à accumulation, suivez la notice du ballon.
Une erreur de circuit réduit la protection
Un groupe sanitaire monté sur le départ de la chaudière ne protège pas bien le circuit de chauffage. Et une simple soupape de chauffage posée sur l’arrivée froide d’un ballon ne fait pas le travail d’un groupe complet. Ce sont deux montages différents.
Avant de choisir la pièce, vérifiez le fluide, la température, la pression, le matériau des raccords et la fonction attendue. La mention « sécurité » sur l’emballage ne garantit pas que la pièce convient à votre installation.

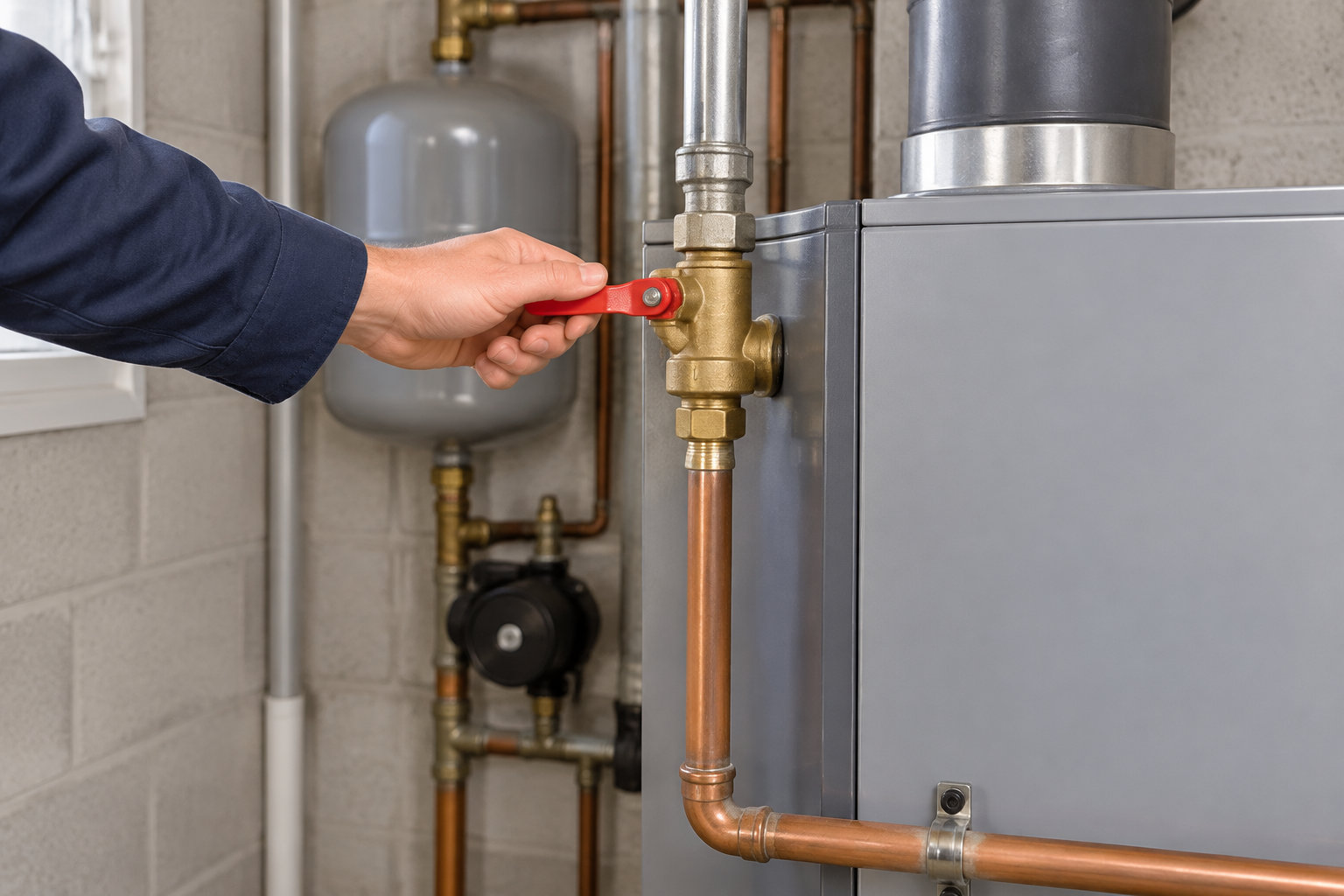

Avant toute intervention, sécuriser l’installation et vérifier la référence
Préparez l’intervention après avoir coupé les énergies et dépressurisé le circuit
Avant de démonter une soupape, arrêtez le générateur et laissez l’eau refroidir. Coupez ensuite l’alimentation électrique, le gaz ou le fioul, selon votre équipement.
Fermez les vannes indiquées dans la notice, puis décompressez et vidangez la partie du circuit nécessaire. Ne démontez jamais une soupape sur une installation chaude ou sous pression.
Un raccordement gaz, ou une intervention sur le brûleur, le corps de chauffe ou un dispositif de sécurité, demande des compétences précises. Confiez ces tâches à un professionnel qualifié.
Contrôlez le modèle avant de visser
Avant de visser, vérifiez :
- que la soupape correspond au générateur
- que le tarage respecte la pression admissible
- que le débit de décharge est suffisant
- que la position de montage est autorisée
- que l’évacuation est libre et visible
- que les joints et raccords sont compatibles
- que la notice prévoit bien cette référence

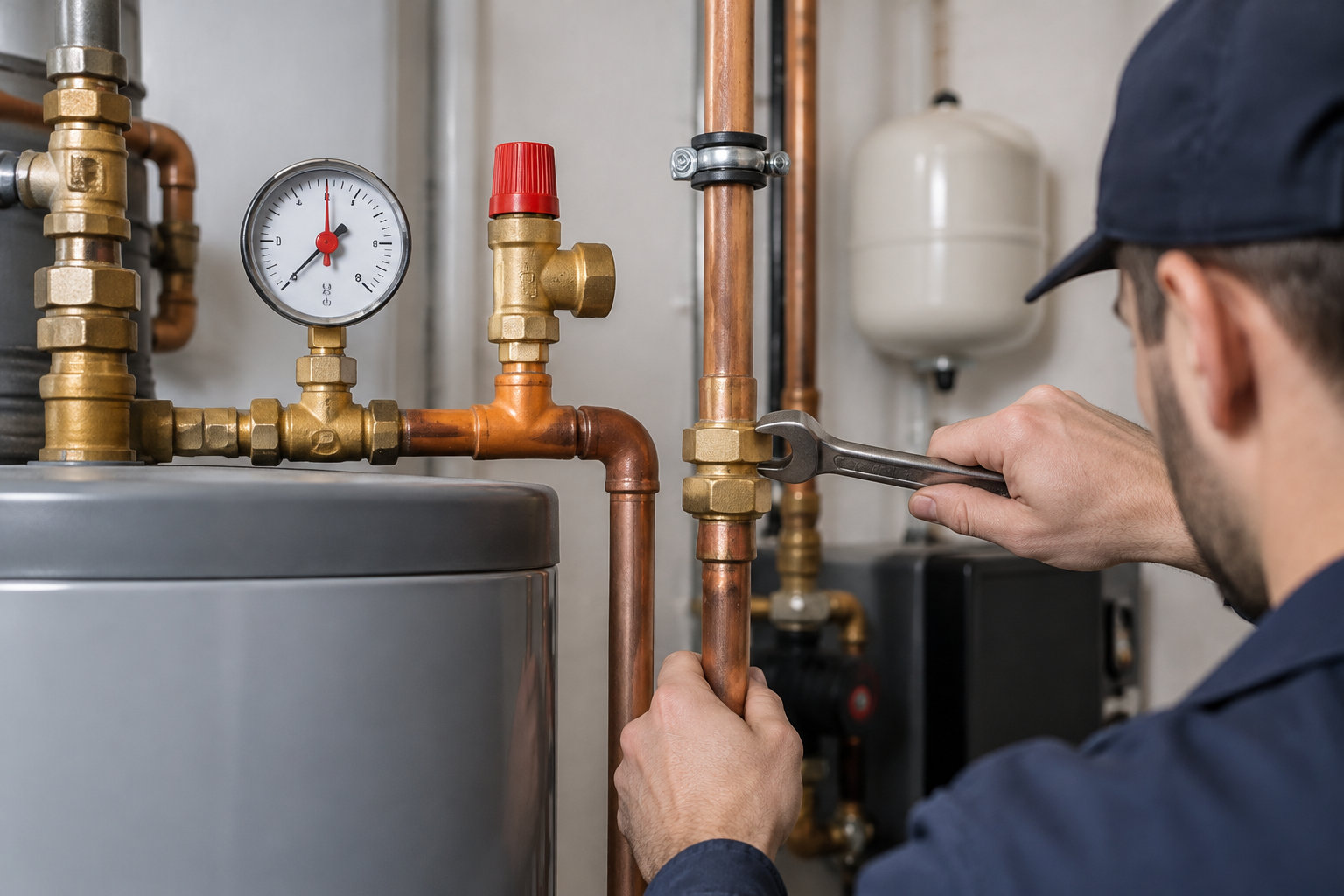

Après remontage, remettez l’installation en pression doucement. Contrôlez l’absence de fuite, purgez l’air si besoin, puis vérifiez la pression au manomètre.
Ne remettez pas la chaudière en service dans ces cas : la soupape fuit, l’évacuation reste bouchée, ou la pression monte vite. Faites rechercher la cause avant de poursuivre.
Monter une soupape, c’est aussi veiller à son bon fonctionnement dans la durée. Une fois le montage fait, gardez un œil sur elle : un petit suintement, une évacuation qui se bouche ou un manomètre qui grimpe sans raison sont des signes à prendre au sérieux. Le plus simple, c’est de noter la date de votre dernier contrôle et de le refaire régulièrement, avant que le problème ne s’installe.
